不锈钢背压阀产品概述：
德国多尔德DOLDR进口不锈钢背压阀通过内置弹簧的弹力来实现动作：当系统压力比设定压力小时，膜片在弹簧弹力的作用下堵塞管路；当系统压力比设定压力大时，膜片压缩弹簧，管路接通，液体通过背压阀。背压阀结构同单向阀相似，但开启压力大于单向阀，在0.2到1.6兆帕间。在管路或是设备容器压力不稳的状态下，背压阀能保持管路所需压力，使泵能正常输出流量。另在泵的出端由于重力或其它作用常会出现虹吸现象，此时背压阀能消减由于虹吸产生的流量及压力的波动。而对于计量泵等容积泵在低系统压力下工作时，都会出现过量输送。为防止类似问题，必须使计量泵的出口至少有0.7Bar的背压，一般通过在计量泵出口安装背压阀来达到目的。
DOLDR进口不锈钢背压阀工作原理：
流体从背压阀进口进入，被膜片阻挡，于是流体对膜片产生向上的压力。当压力足够大时，弹簧被压缩，流体顶起膜片形成通道，从背压阀出口流出。若流体压力不够，就会形成憋压，使进口压力上升直到达到额定压力，顶起膜片形成通路。背压阀的额定压力可调节，一般通过调节弹簧上端的顶杆，从而调节弹簧的长度来实现。
进口不锈钢背压阀设计特点：
1、弹簧膜片式结构，压力可调（调压范围见参数表）。
2、接触介质部分只有下阀体和膜片，下阀体和膜片密封处加工有密封筋，密封效果好，灵敏度高。
3、常规膜片采用EPDM衬四氟形式，做夹布加工，密封效果好，使用寿命高；纯四氟膜片耐温高、耐腐蚀性强。

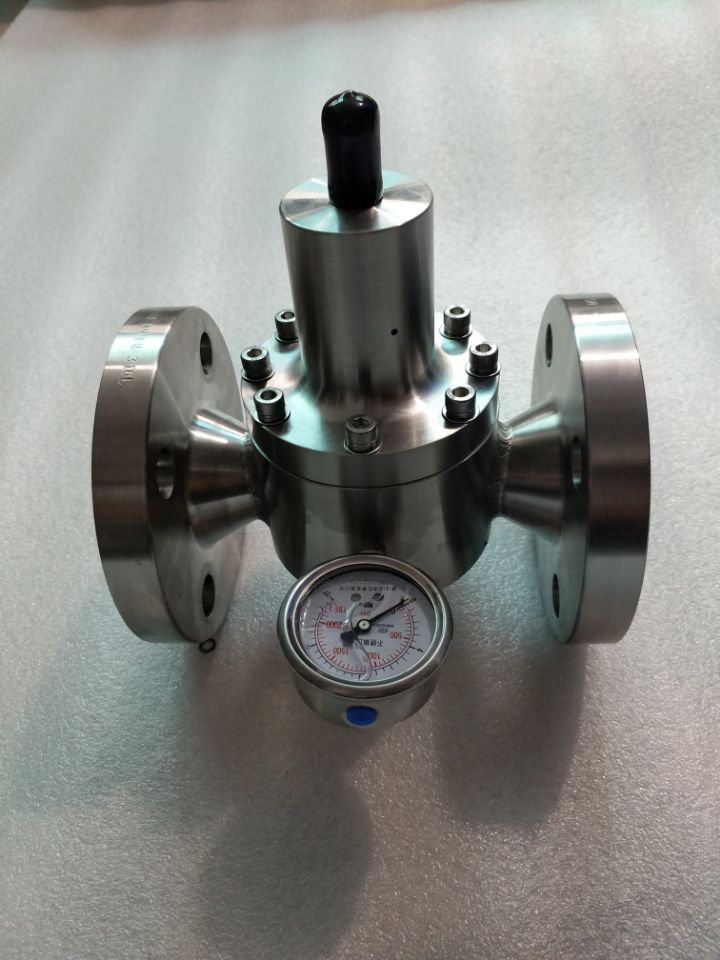

DOLDR进口不锈钢背压阀产品实物图：
DOLDR进口不锈钢背压阀连接尺寸：

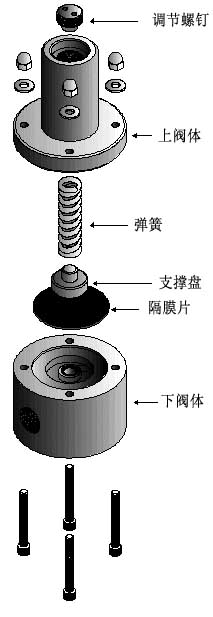

规格型号 | 材质 | 公称通径（mm） | 设定压力（MPa） | 尺寸 | 连接方式 | 背压阀结构图 | |
下阀体直径D（mm） | 总高H(mm) | ||||||
DOLDR-P6/1.0 | PVC | 6 | 0.1-1.0 | 64.7 | 82 | Rc1/8” |
|
DOLDR-P8/1.0 | PVC | 8 | 0.1-1.0 | 64.7 | 87 | Rc1/4” | |
DOLDR-P10/1.0 | PVC | 10 | 0.1-1.0 | 64.7 | 89 | Rc3/8” | |
DOLDR-P15/1.0 | PVC | 15 | 0.1-1.0 | 64.7 | 94 | Rc1/2” | |
DOLDR-P20/1.0-65 | PVC | 20 | 0.1-1.0 | 64.7(小阀体，适合250L/h以内的泵) | 104 | Rc3/4” | |
DOLDR-P20/1.0 | 87 | 123 | |||||
DOLDR-P25/1.0 | PVC | 25 | 0.1-1.0 | 87 | 128 | Rc1” | |
DOLDR-P32/1.0 | PVC | 32 | 0.1-1.0 | 117 | 175 | Rc1+1/4” | |
DOLDR-P40/1.0-N | PVC | 40 | 0.1-1.0 | 117(小阀体，适合2500L/h以内的泵) | 185 | Rc1+1/2” | |
DOLDR-P40/1.0 | 137 | 240 | |||||
DOLDR-P50/1.0 | PVC | 50 | 0.1-1.0 | 167 | 260 | Rc2” | |
DOLDR-P65/1.0 | PVC | 65 | 0.1-1.0 | 177 | 325 | Rc2+1/2” | |
DOLDR-P80/0.6 | PVC | 80 | 0.1-0.6 | 230 | 420 | Rc3” | |
DOLDR-P100/0.6 | PVC | 100 | 0.1-0.6 | 250 | 430 | Rc4” | |
DOLDR-S6/1.0 | SUS304/316 | 6 | 0.1-1.0 | 64.7 | 82 | Rc1/8” | |
DOLDR-S8/1.0 | SUS304/316 | 8 | 0.1-1.0 | 64.7 | 87 | Rc1/4” | |
DOLDR-S10/1.0 | SUS304/316 | 10 | 0.1-1.0 | 64.7 | 89 | Rc3/8” | |
DOLDR-S15/1.0 | SUS304/316 | 15 | 0.1-1.0 | 64.7 | 94 | Rc1/2” | |
DOLDR-S20/1.0-65 | SUS304/316 | 20 | 0.1-1.0 | 64.7(小阀体，适合250L/h以内的泵) | 104 | Rc3/4” | |
DOLDR-S20/1.0 | 87 | 123 | |||||
DOLDR-S25/1.0 | SUS304/316 | 25 | 0.1-1.0 | 87 | 128 | Rc1” | |
DOLDR-S32/1.0 | SUS304/316 | 32 | 0.1-1.0 | 117 | 175 | Rc1+1/4” | |
DOLDR-S40/1.0-N | SUS304/316 | 40 | 0.1-1.0 | 117 | 185 | Rc1+1/2” | |
DOLDR-S40/1.0 | 137 | 240 | |||||
DOLDR-S50/1.0 | SUS304/316 | 50 | 0.1-1.0 | 167 | 260 | Rc2” | |
DOLDR-S65/1.0 | SUS304/316 | 65 | 0.1-1.0 | 177 | 325 | Rc2+1/2” | |
DOLDR-S80/0.6 | SUS304/316 | 80 | 0.1-0.6 | 225 | 420 | Rc3”法兰式 | |
DOLDR-S100/0.6 | SUS304/316 | 100 | 0.1-0.6 | 240 | 430 | 4”法兰式 | |
口径DN100以上，可根据要求定做。 | |||||||
DOLDR进口不锈钢背压阀如何使用？
在出口管路中，背压阀应和脉动阻尼器同时使用，用脉动阻尼器吸收泵和背压阀之间的流量峰值。没有脉动阻尼器时，背压阀将随着每次泵冲程的进行而快速打开和关闭。有脉动阻尼器时，背压阀将在半开和半关的位置上振荡，因而脉动阻尼器可以减少背压阀的磨损速度。对于大流量的泵，且出口管路长而细，背压阀的安装位置应靠近加注点，以减小虹吸的趋势。当输送含有悬浮状固体的介质，在背压阀入口端应安装带管堵的三通（或四通），使管路在不拆卸的情况下能够进行清洗。背压阀只是一种管路元件，只有与其它管路元件（如脉动阻尼器、安全阀、止回阀、截止阀、过滤器）配合使用才能发挥最大效用。
DOLDR进口不锈钢背压阀安装注意事项：
1、安装应避免与系统发生共振，否则将对背压阀工作产生严重影响，并可能损坏背压阀发生危险。
2、与脉动阻尼器同时使用时，脉动阻尼器应安在泵与背压阀间，以吸收泵与背压阀间的流量峰值。减缓背压阀的磨损速度。
3、室外使用应加防护棚或防护罩。
4、对背压阀进行任何检查、维护前，应停止运转设备，释放阀内压力，关闭背压阀与系统相联的阀门，同时确认脉动阻尼器内没有压力。维修时注意防止阀内高压流体喷溅，伤害人体。
5、背压阀具有方向性。若背压阀进出口接反，背压将会成倍增加，给系统带来危害并可能发生危险。
6、运转中发现背压阀发生故障应及时停止系统运行或关闭背压阀所在管路，停止背压阀的使用，并检查更换背压阀。
7、管路通径有DN6、8、10、15、20、25、40、50、65、80、100十一个型号。
8、入口端压力有0.3MPa与1.0MPa两个系列，进出口端压力差可以通过调节弹簧长度调节。

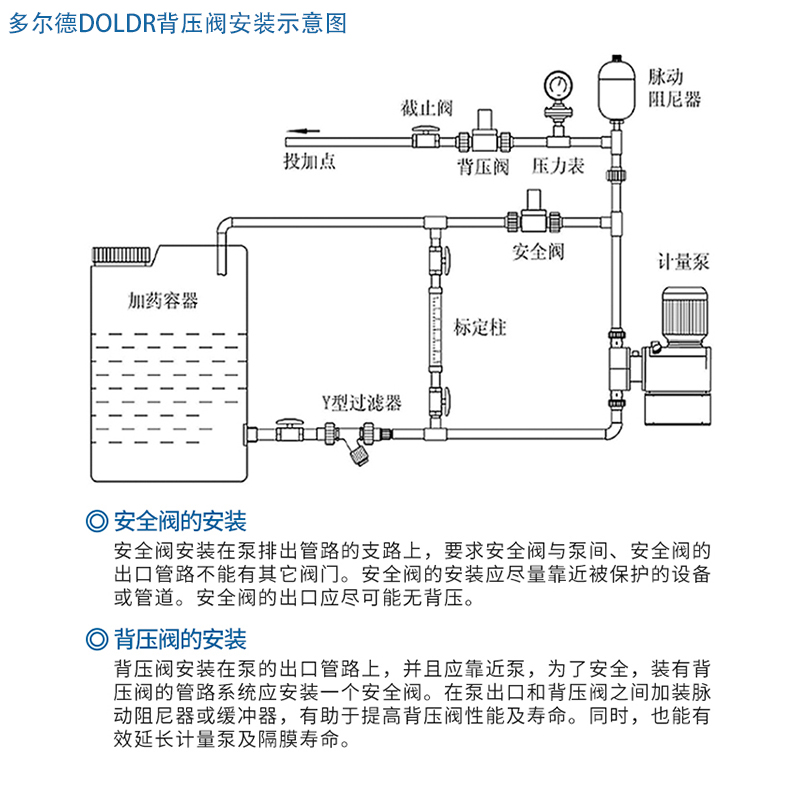

DOLDR进口不锈钢背压阀安装示意图：
